Caterpillar HEUI 연료 인젝터 유지 관리를 위한 모범 사례는 무엇입니까?

Caterpillar HEUI 연료 분사 시스템 이해

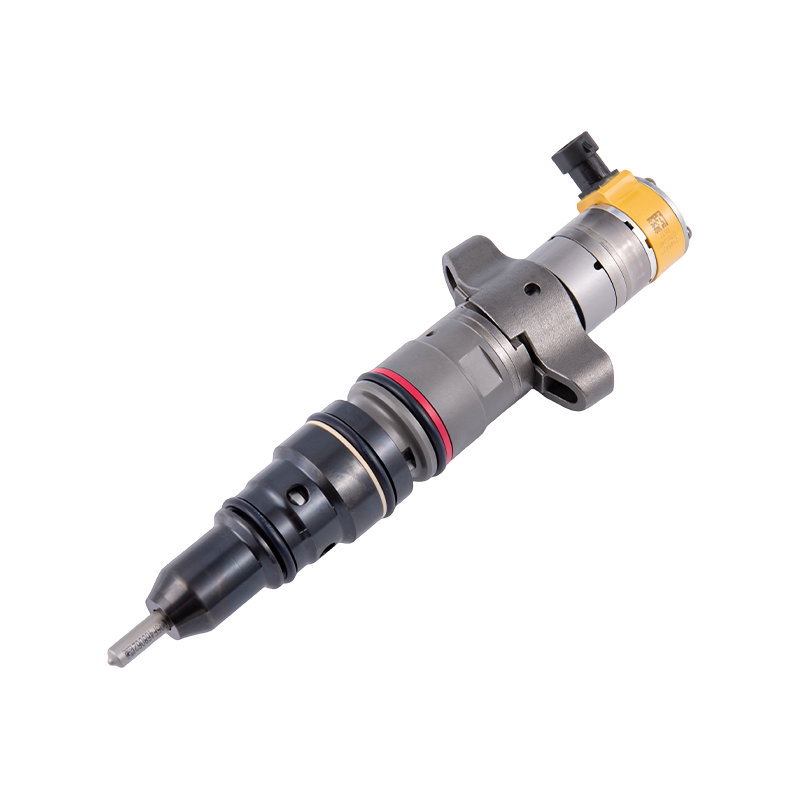

는 유압 전자 유닛 인젝터(HEUI) 시스템 Caterpillar가 Navistar와 협력하여 개발한 는 기존 연료 분사 설계에서 크게 벗어났습니다. HEUI 시스템은 분사 압력을 전달하기 위해 고압 연료 펌프에 의존하는 대신 분사 작동 압력(IAP) 펌프에 의해 가압된 엔진 오일을 사용하여 인젝터를 내부적으로 작동합니다. 이 오일 압력은 인젝터 본체 내부의 강화 피스톤에 작용하여 연료 압력을 직접 분사에 적합한 수준으로 증가시키며, 일반적으로 엔진 부하 및 속도에 따라 3,000~26,000psi 사이입니다.

이러한 설계를 통해 전자 제어 모듈(ECM)은 분사 시기와 실린더별 연료량에 대한 정확하고 독립적인 제어를 제공하여 연료 효율성과 배출 성능에 직접적으로 기여합니다. 그러나 이는 HEUI 인젝터가 엔진 오일과 연료 공급 상태에 매우 민감하다는 의미이기도 합니다. 두 유체 중 하나의 오염은 Caterpillar 3126, C7, C9 및 관련 HEUI 장착 엔진의 조기 인젝터 고장의 가장 일반적인 근본 원인입니다.

엔진 오일 품질: 가장 중요한 유지 관리 요소

엔진 오일은 HEUI 인젝터를 직접 작동시키기 때문에 그 상태는 기존 디젤 엔진보다 인젝터 상태에 더 즉각적인 영향을 미칩니다. Caterpillar는 HEUI 장착 엔진에 대해 Cat ECF-1, ECF-2 또는 ECF-3 사양을 충족하는 오일을 지정합니다. 승인되지 않은 오일, 특히 점도가 올바르지 않거나 세제 패키지가 부족한 오일을 사용하면 강화 피스톤과 인젝터 내부 체크 밸브의 바니시 및 래커 침전물이 가속화됩니다.

오일 교환 간격은 엄격하게 준수해야 하며, 부하가 높거나 온도가 높은 작업에서는 표준 권장 사항 이하로 줄여야 합니다. 가혹한 작업 주기에서 C7 및 C9 엔진을 사용하는 차량 운영자의 일반적인 현장 관행은 제조업체의 표준 간격에 비해 오일 교환 간격을 25~30% 줄이는 것입니다. 오일을 교체할 때마다 오일 필터도 교체해야 합니다. 오일을 교체하는 동안 필터를 확장하면 오염 제어 이점이 상당 부분 상실됩니다.

오일 교환 후 진단 도구를 통해 주입 작동 압력(IAP) 판독값을 모니터링하십시오. C7 또는 C9 엔진의 정상적인 HEUI 시스템은 대략적으로 도달해야 합니다. 유휴 상태에서는 3,000psi, 완전 부하 시 최대 21,000~23,000psi . 오일 교환 후 IAP 판독값이 낮거나 불안정한 경우 인젝터 자체보다는 IAP 펌프 고장이나 고압 오일 회로 손상을 의심하십시오.

연료 시스템 청결도 및 여과

는 HEUI injector's fuel-side components — including the plunger, barrel, and needle valve — operate with clearances measured in microns. Any particulate contamination in the fuel supply accelerates wear at these surfaces, causing internal leakage, reduced injection pressure, and eventually injector failure. Caterpillar recommends a fuel cleanliness level of ISO 18/16/13 이상 HEUI가 장착된 엔진용.

1차 및 2차 연료 필터 교체

대부분의 HEUI가 장착된 Caterpillar 엔진은 1차(사전 필터 또는 수분 분리기) 및 2차(최종) 필터의 2단계 여과 시스템을 사용합니다. 둘 다 일정에 따라 교체되어야 합니다. 유지 관리 비용을 줄이기 위해 필터 서비스 간격을 연장하는 것은 잘못된 경제입니다. 우회하는 막힌 2차 필터는 교체 필터 세트보다 몇 배 더 비쌉니다. 먼지가 많은 환경에서 작동하거나 저품질 연료를 사용하는 엔진의 경우 표준 필터 교체 간격을 절반으로 줄이는 것이 좋습니다.

수질오염 관리

디젤 연료의 물은 HEUI 인젝터 내부에 큰 손상을 주어 니들 밸브 시트의 부식을 촉진하고 정밀 가공된 표면의 마모를 가속화합니다. 물 분리기 용기는 매 서비스 시 또는 경고 표시기가 활성화될 때마다(둘 중 먼저 도래하는 시점) 배수되어야 합니다. 응축이 문제가 되는 것으로 알려진 응용 분야(추운 기후, 부분적으로 채워진 탱크에 보관된 장비)에서 계절에 적합한 연료 살생물제 및 젤 방지 처리제를 추가하면 연료 탱크의 수분 축적과 미생물 성장을 모두 줄일 수 있습니다.

인젝터 마모의 조기 경고 징후 인식

HEUI 인젝터 문제를 조기에 발견하면 수리 비용이 크게 절감됩니다. 저하된 상태에서 계속 작동하는 하나의 실패한 인젝터는 연소실에 원시 연료를 유입시켜 엔진 오일을 희석시키고 전체 엔진의 마모를 가속화할 수 있습니다. 다음 증상은 즉각적인 진단 주의가 필요합니다.

• 특히 엔진이 차가울 때 거친 공회전 또는 실화
• 시동 시 또는 부하가 걸린 상태에서 과도한 흰색 또는 검은색 연기
• 엔진 오일의 연료 희석(오일 레벨 상승 또는 크랭크케이스의 디젤 냄새로 나타남)
• ECM에 의해 기록되거나 진단 스캐너에 표시되는 비정상적인 IAP 판독값
• 인젝터 솔레노이드 저항 또는 분사량 편차와 관련된 활성 오류 코드
• 하드 스타트(특히 엔진이 몇 시간 동안 정지된 후)

Caterpillar의 Cat ET(Electronic Technician) 소프트웨어는 개별 인젝터 성능을 분리하는 실린더 컷아웃 테스트를 제공합니다. 거친 작동의 첫 번째 징후가 있을 때 이 테스트를 실행하면 손상이 주변 구성 요소로 진행되기 전에 고장난 인젝터를 식별할 수 있습니다.

인젝터 제거, 검사 및 재설치

안전한 제거 절차

HEUI 인젝터를 제거하기 전에 엔진을 식히고 IAP 센서 피팅을 잠시 풀어 잔류 압력을 방출함으로써 고압 오일 시스템의 압력을 낮추십시오. 인젝터는 올바른 풀러 도구를 사용하여 제거해야 합니다. 실린더 헤드의 인젝터 보어는 쉽게 손상되므로 절대로 들어올리거나 망치로 치지 마십시오. 각 인젝터의 보어는 전용 보어 청소 브러시와 보푸라기 없는 천을 사용하여 재설치하기 전에 탄소 침전물을 청소해야 합니다.

씰 및 O-링 검사

모든 HEUI 인젝터는 여러 개의 O-링과 씰을 사용하여 고압 오일 회로를 연료 회로 및 연소실에서 분리합니다. 이러한 씰은 인젝터를 제거할 때마다 교체해야 합니다. 오래된 씰을 재사용하는 것은 오일-연료 교차 오염 또는 재설치 후 압축 누출의 일반적인 원인입니다. 장착하기 전에 깨끗한 엔진 오일로 새 O-링을 가볍게 윤활하고, 바셀린이나 실리콘 그리스는 절대 사용하지 마십시오. 고무가 부풀어 오르고 씰링이 실패할 수 있습니다.

토크 사양

엔진 서비스 설명서에 나열된 토크 사양에 따라 인젝터를 다시 설치합니다. 대부분의 Caterpillar C7 및 C9 HEUI 엔진의 경우 인젝터 고정 클램프 볼트 토크는 대략 다음과 같습니다. 55Nm(40ft-lb) , 그러나 사양은 생산 연도와 배기가스 배출 등급에 따라 다를 수 있으므로 특정 엔진 일련 번호에 대한 현재 서비스 문서를 항상 확인하십시오.

인젝터 트림 코드 및 ECM 프로그래밍

각 Caterpillar HEUI 인젝터는 공장에서 보정되고 고유한 인젝터가 할당됩니다. 트림 코드 (IQ 또는 인젝터 수량 트림이라고도 함) 이 코드는 개별 인젝터 간의 사소한 제조 차이를 보상하여 ECM이 모든 실린더에 정확한 연료량을 제공할 수 있도록 합니다. 새 인젝터나 재제조된 인젝터를 장착하는 경우 Cat ET 소프트웨어를 사용하여 해당 트림 코드를 ECM에 프로그래밍해야 합니다.

인젝터 교체 후 트림 코드를 업데이트하지 못하면 실린더 간 연료 불균형이 발생하여 거친 작동, 특정 실린더의 배기 온도 상승, 새로 장착된 인젝터의 마모 가속화 등이 나타납니다. 트림 코드는 인젝터 본체에 부착된 라벨에 인쇄되어 있으며 재생산 장치와 함께 제공되는 문서에도 포함되어 있습니다.

장기 요양: 보관 및 유휴 기간 연장

장기간 보관되거나 유휴 상태로 유지되는 엔진의 HEUI 인젝터는 특정 위험에 직면합니다. 엔진을 사용하지 않은 채 방치하면 인젝터 회로의 고압 오일이 다시 배출되고, 품질이 낮거나 오래된 연료가 있는 경우 인젝터 본체의 연료가 바니시되거나 침전물을 형성할 수 있습니다. HEUI가 장착된 엔진을 보관소에 배치하기 전에 새 연료로 잠시 작동하여 분사 시스템에서 노후된 연료를 씻어내고 오일을 새로 교체하여 이전 오일 충전의 오염 물질이 한 번에 몇 달 동안 인젝터 내부에 남아 있지 않도록 하십시오.

연장된 레이업 이후 서비스로 복귀하는 엔진의 경우, 연료 분사가 시작되기 전에 IAP 펌프가 오일 압력을 형성할 수 있도록 연료를 차단한 상태에서 엔진을 여러 회전 동안 크랭크하십시오. 이 사전 윤활 주기는 인젝터의 강화 피스톤을 보호하고 드라이 스타트 스코어링 이벤트의 위험을 줄입니다. 특히 추운 날씨의 스타트업에서 이 절차를 일관되게 따르는 것은 고속도로 작업에서 업계 평균인 300,000~400,000마일 이상으로 HEUI 인젝터 서비스 수명을 연장하는 가장 간단하고 효과적인 방법 중 하나입니다.
